Toutes les unités sont en millimètre : longueur x largeur x
diamètre tube x épaisseur métal
diamètre tube x épaisseur métal

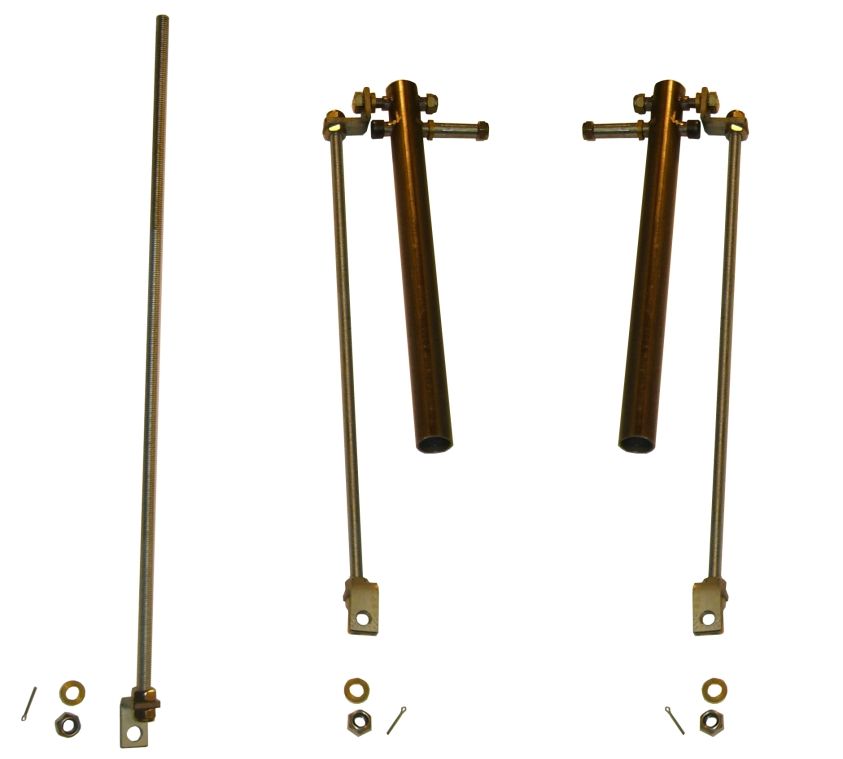

Résultat final commandes de
direction
direction
- 2 manettes de diamètre 22-18 x 280: 2 perçages de
diamètre 10 à 12 et 35 du bas
- 6 manchons filetés de diamètre 10 x 30 M8 soudés par
points: 2 sur le chassis
4 sur les manettes (les 2 du haut lisse:un
perçage de diamètre 7,9 après soudure)
-6 équerres 30 x 30 x 16 x 4: 2 perçages de diamètre 8 à 8
des bouts
- Tiges filetée M8: 2 de 360 et 1 de 405
- 2 vis exagonales M8 x 50 filetées sur 45
- 2 vis CMC M8 x 70 filztées sur 42
- 8 rondelles laiton de diamètre 8-15 x 3
- 14 écrous M8 NYLSTOP
- 6 écrous M8
- 4 goupilles
diamètre 10 à 12 et 35 du bas
- 6 manchons filetés de diamètre 10 x 30 M8 soudés par
points: 2 sur le chassis
4 sur les manettes (les 2 du haut lisse:un
perçage de diamètre 7,9 après soudure)
-6 équerres 30 x 30 x 16 x 4: 2 perçages de diamètre 8 à 8
des bouts
- Tiges filetée M8: 2 de 360 et 1 de 405
- 2 vis exagonales M8 x 50 filetées sur 45
- 2 vis CMC M8 x 70 filztées sur 42
- 8 rondelles laiton de diamètre 8-15 x 3
- 14 écrous M8 NYLSTOP
- 6 écrous M8
- 4 goupilles
Ce qui nous donne pour les commandes de direction:
- 1manette droite
- 1 manette gauche

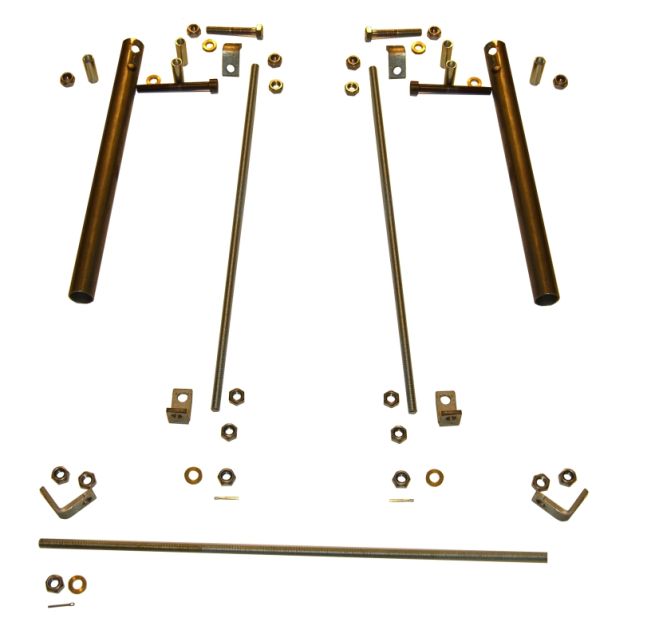

Inventaire
La direction: les commandes
