Toutes les unités sont en millimètre : longueur x largeur x
diamètre tube x épaisseur métal
-1 tube 940-933 x 50 x 30 x 2:
                                                   1 coupe de 13 degré à l'arriere
                                                   1 perçage de diamètre 8 à 200 de l'avant et à 6 du dessous
                                                   1 perçage de diamètre 6 à 335 de l'avant et à 5 du dessous pour le
tendeur de chaine.

- 2 tubes 820 x 40 x 20 x 2 (longerons):
                                                                     1 perçage de diamètre 10 à 355 de l'avant et à 7 du dessous
sur les 2 tubes pour les supports manettes
                                                                     2 perçages de diamètre 10 verticaux à 381 et 449 de l'avant et
à 7 de la gauche (sur 1 tube pour palier gauche)

- 2 tubes 500 x 40 x 20 x 2 (traverses)

- 2 tubes 86 x 40 x 20 x 2 (renfort fourches arrière)

- 1 tube 74-69 x 40 x 20 x 2: 1 coupe de 13 degré pour la liaison du support entre le pédalier et le châssis

- 1 boite de pédalier : attention au pas à gauche du coté droit

- 2 cornières 60 x 20 x 15 x 2 (fixations boite du pédalier)

- 2 plats 180 x 35 x 5 (support siège): 2 perçages de diamètre 6,5 entraxe 149 et 175 sur la longueur

- 2 carrés pleins 80 x 25 x 25 (pivot de direction): perçage de diamètre 19 sur la longueur

- 1 plat 100 x 50 x 5 : 2 perçage de diamètre 10 entraxe 68 à 15 du bord

- 2 plats 80 x 73-90 x 5(support palier central)

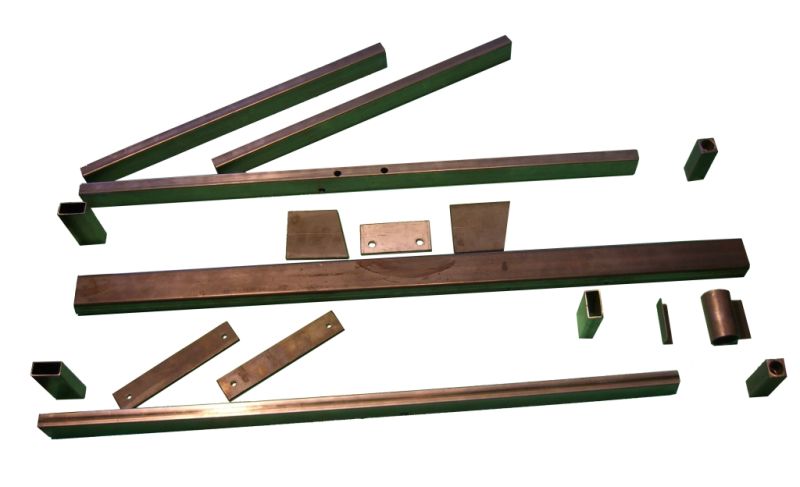

Inventaire

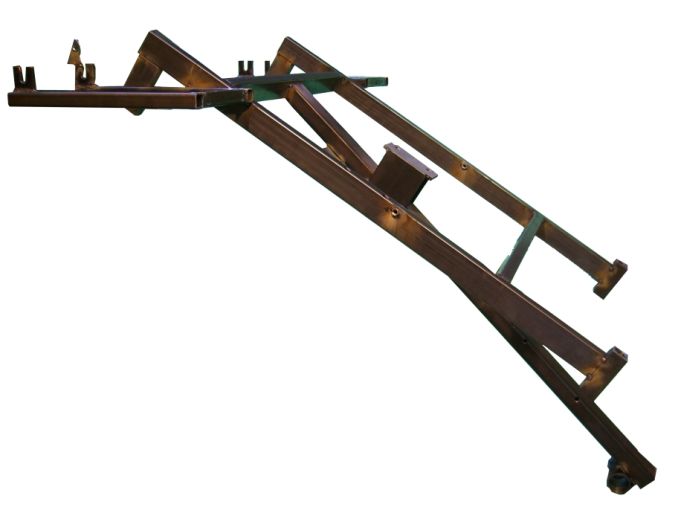

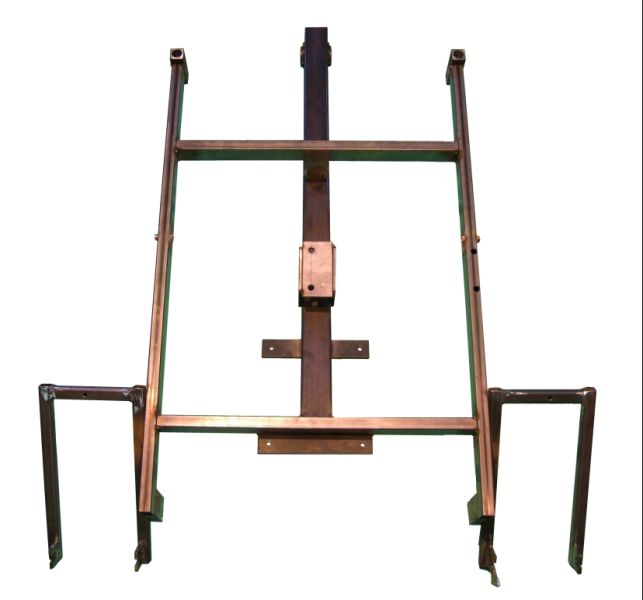

Résultat final Châssis
Châssis
